Außenmaße |
B 288 × T 217 cm (Retola 2)
B 319 × T 217 cm (Retola 3)
B 319 × T 246 cm (Retola 4)
B 377 × T 217 cm (Retola 5)
B 377 × T 246 cm (Retola 6) |
Sockelmaße |
B 284 × T 213 cm (Retola 2)
B 315 × T 213 cm (Retola 3)
B 315 × T 242 cm (Retola 4)
B 373 × T 213 cm (Retola 5)
B 373 × T 242 cm (Retola 6) |
Innenmaße |
B 280 × T 209 cm (Retola 2)
B 311 × T 209 cm (Retola 3)
B 311 × T 238 cm (Retola 4)
B 369 × T 209 cm (Retola 5)
B 369 × T 238 cm (Retola 6) |
Dachstand |
B 317 × T 238 cm (Retola 2)
B 342 × T 238 cm (Retola 3)
B 342 × T 262 cm (Retola 4)
B 404 × T 238 cm (Retola 5)
B 404 × T 262 cm (Retola 6) |
Seitenhöhe |
195 cm (alle Größen) |
Firsthöhe |
211 cm (alle Größen) |
Umbauter Raum |
9,0 m³ + 3,2 m³ (Retola 2)
10,2 m³ + 3,2 m³ (Retola 3)
11,5 m³ + 3,7 m³ (Retola 4)
12,8 m³ + 3,2 m³ (Retola 5)
14,6 m³ + 3,7 m³ (Retola 6) |
Dachfläche |
7,2 m² (Retola 2)
7,8 m² (Retola 3)
8,7 m² (Retola 4)
9,3 m² (Retola 5)
18,3 m² (Retola 6) |
Dachneigung |
3° (alle Größen) |
Dachüberstand vorne |
18 cm (Retola 2)
18 cm (Retola 3)
13 cm (Retola 4)
18 cm (Retola 5)
14 cm (Retola 6) |
Dachüberstand Seite |
links 16,5 cm, rechts 16,5 cm (Retola 2)
links 16 cm, rechts 11 cm (Retola 3)
links 15 cm, rechts 12 cm (Retola 4)
links 16,5 cm, rechts 14,5 cm (Retola 5)
links 15,5 cm, rechts 15,5 cm (Retola 6) |
Dachüberstand hinten |
7 cm (Retola 2)
7 cm (Retola 3)
7 cm (Retola 4)
6,5 cm (Retola 5)
7 cm (Retola 6) |
Außenmaße Türflügel |
B 70,5 × T 3,6 × H 176,5 cm (alle Größen), B 84,3 × T 3,6 × H 168,5 cm (Schrank) |
Durchgangsmaße |
B 139 × H 175 cm (alle Größen), B 166,5 × H 167,5 cm (Schrank) |
Lichtausschnitt Tür (á Element) |
B 51,5 × H 32 cm (alle Größen) |
Paketmaße |
B 215 × T 103 × H 45 cm / 310 kg (Retola 2)
B 240 × T 103 × H 45 cm / 320 kg (Retola 3)
B 238 × T 100 × H 50 cm / 420 kg (Retola 4)
B 300 × T 103 × H 50 cm / 420 kg (Retola 5)
B 300 × T 102 × H 50 cm / 443 kg (Retola 6)
B 239 × T 119 × H 40 cm / 150 kg (Schrank) |
Ausführung |
Nordische Fichte, naturbelassen (alle Größen)

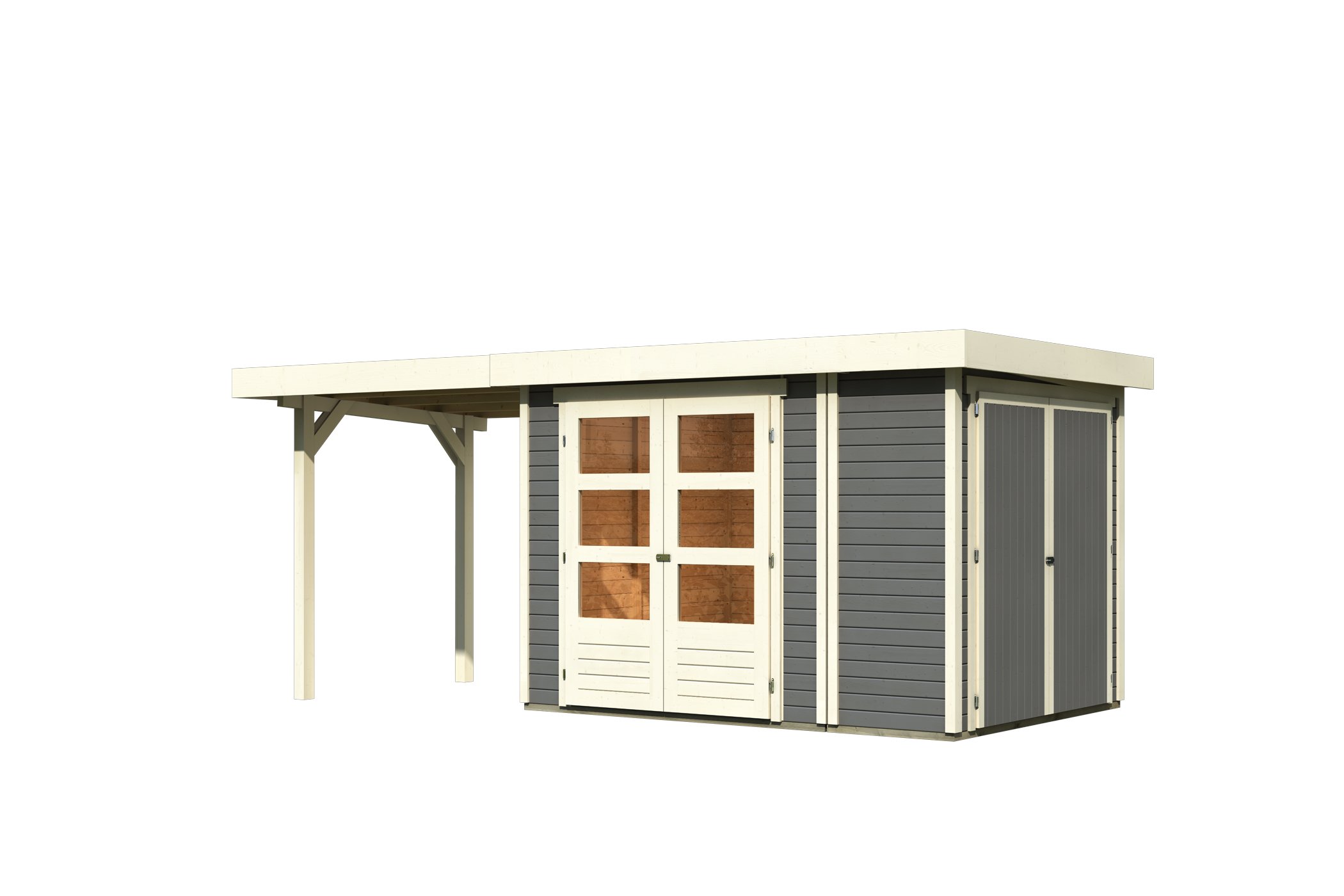

Terragrau (nur Größe 2 und 3) |
Wand |
Steck-Schraub-System
19 mm Rundprofil mit Nut und Feder |
Dach |
16 mm Dachplatte |
Tür Haus |
Doppelflügeltür, vormontiert
3 Lichtausschnitte á Türflügel, Kunstglas
Sicherheitsüberfalle
Justierbare Türbänder für optimale Ausrichtung |
Tür Schrank |
Doppelflügeltür, vormontiert
Sicherheitsüberfalle
Justierbare Türbänder für optimale Ausrichtung |
Fußboden |
Als Zubehör erhältlich
Massivholzboden mit Nut und Feder |
Unterkonstruktion |
60 mm breite Bodenbalken, kesseldruckimprägniert |

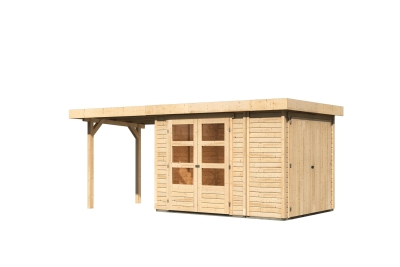

Schleppdach |

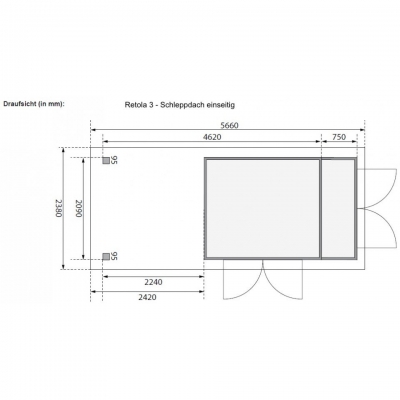

Retola 2+3+5:
Außenmaße B 224 × T 209 cm
Dachstand B 242 × T 238 cm
Firsthöhe H 211 cm
Dach 16 mm Dachplatte
Dachfläche 5,7 m²
Pfosten 2 Stück (95 × 90 mm)
Paketmaße B 235 × T 100 × H 35 cm / 136 kg

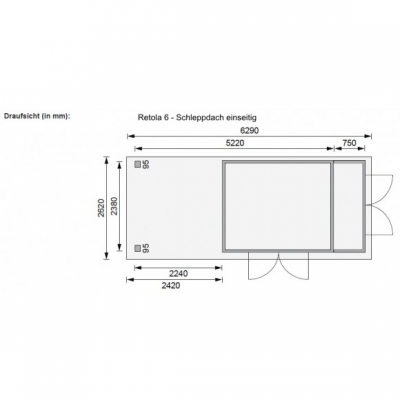

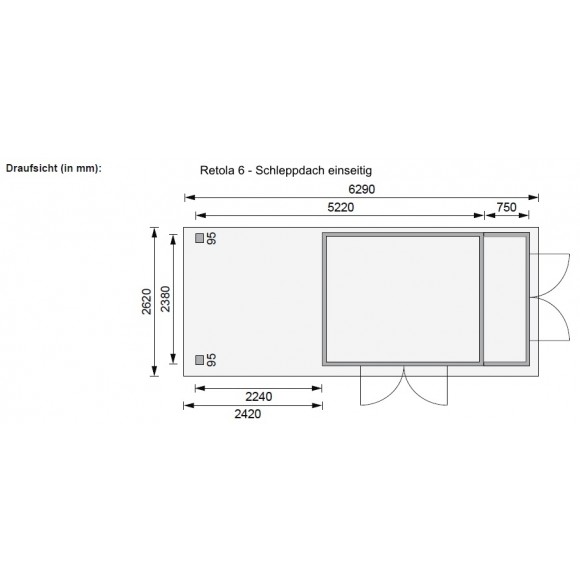

Retola: 4+6
Außenmaße B 224 × T 238 cm
Dachstand B 242 × T 262 cm
Firsthöhe H 211 cm
Dach 16 mm Dachplatte
Dachfläche 6,3 m²
Pfosten 2 Stück (95 × 90 mm)
Paketmaße B 235 × T 100 × H 35 cm / 136 kg |
Empfohlene Dacheindeckung |
Selbstklebende Dachbahn auf Bitumenbasis
Dachbahnbedarf:
4 Rollen (Retola 2 + 240 cm Schleppdach)
4 Rollen (Retola 3 + 240 cm Schleppdach)
4 Rollen (Retola 4 + 240 cm Schleppdach)
4 Rollen (Retola 5 + 240 cm Schleppdach)
4 Rollen (Retola 6 + 240 cm Schleppdach)
|
Dachrinnenbedarf |
Kunststoff Dachrinnenset mit Fallrohren
Dachrinnenset 404A (Retola 2+3+4 + 240 cm Schleppdach)
Dachrinnenset 404Ax (Retola 5+6 + 240 cm Schleppdach)
(optional erhältlich ) |
