Außenmaße mit Eckleisten |
B 213 × T 217 cm (Schwandorf 3)
B 242 × T 246 cm (Schwandorf 5) |
Außenmaße Wand |
B 209 × T 213 cm (Schwandorf 3)
B 238 × T 242 cm (Schwandorf 5) |
Innenmaße |
B 205 × T 209 cm (Schwandorf 3)
B 234 × T 238 cm (Schwandorf 5) |
Dachstand |
B 242 × T 238 cm (Schwandorf 3)
B 268 × T 262 cm (Schwandorf 5) |
Seitenhöhe |
202 cm (alle Größen) |
Firsthöhe |
218 cm (alle Größen) |
Umbauter Raum |
8,1 m³ (Schwandorf 3)
11 m³ (Schwandorf 5) |
Dachfläche |
5,6 m² (Schwandorf 3)
6,8 m² (Schwandorf 5) |
Dachneigung |
3° (alle Größen) |
Dachüberstand vorne |
14 cm (Schwandorf 3)
14 cm (Schwandorf 5) |
Dachüberstand Seite |
16,5 cm (Schwandorf 3)
15 cm (Schwandorf 5) |
Dachüberstand hinten |
11 cm (Schwandorf 3)
7 cm (Schwandorf 5) |
Außenmaße Türflügel |
B 84,3 × T 3,6 × H 176,5 cm (alle Größen) |
Durchgangsmaße |
B 81,5 × H 175 cm (alle Größen) |
Lichtausschnitt Tür (á Element) |
B 65 × H 32 cm (alle Größen) |
|
|
Ausführung |

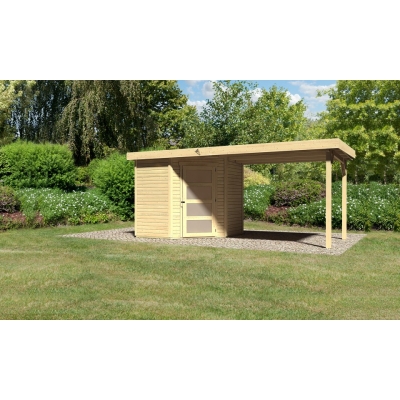

Nordische Fichte, naturbelassen

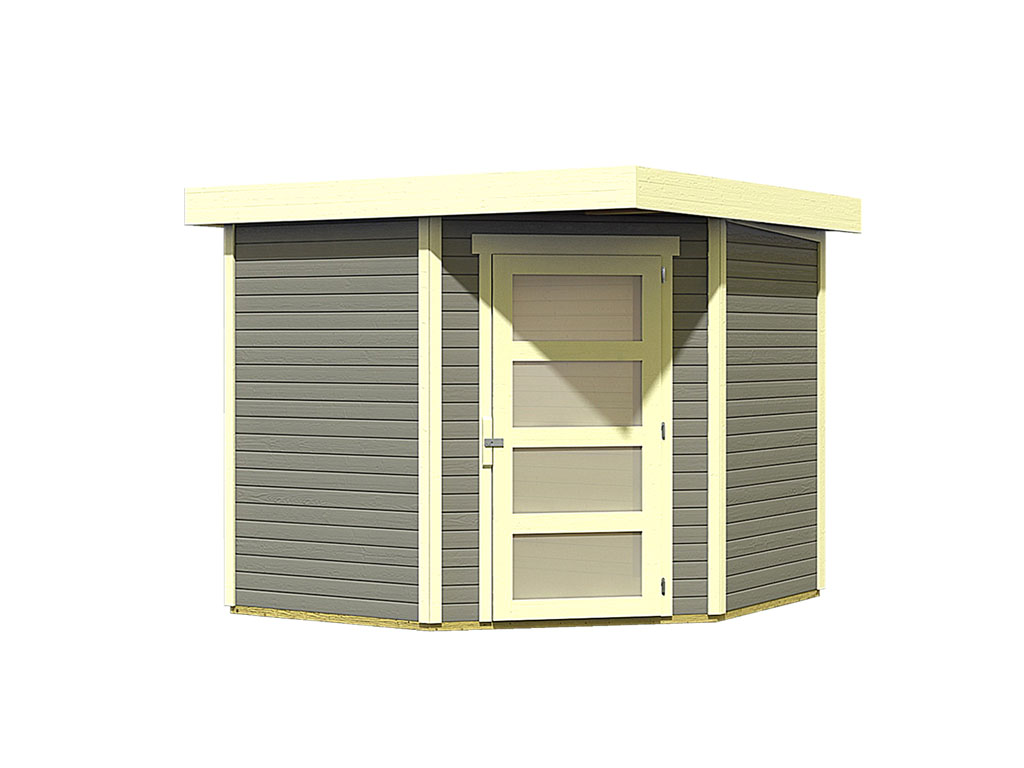

Nordische Fichte, terragrau lackiert |
Wand |
Steck-Schraub-System
19 mm Rundprofil mit Nut und Feder |
Dach |
16 mm Dachplatte |
Tür |
Einflügeltür, vormontiert
4 Lichtausschnitte aus Milch-Kunstglas
Sicherheitsüberfalle
Justierbare Türbänder für optimale Ausrichtung |
Fußboden |
Als Zubehör erhältlich
16 mm Massivholzboden mit Nut und Feder |
Unterkonstruktion |
60 mm breite Bodenbalken, kesseldruckimprägniert |

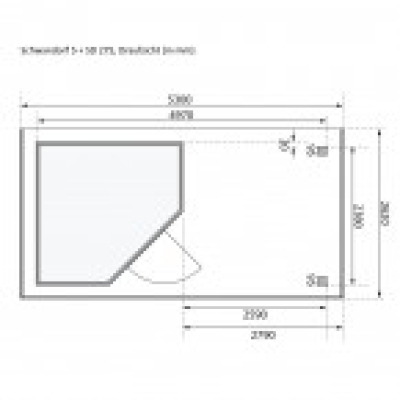

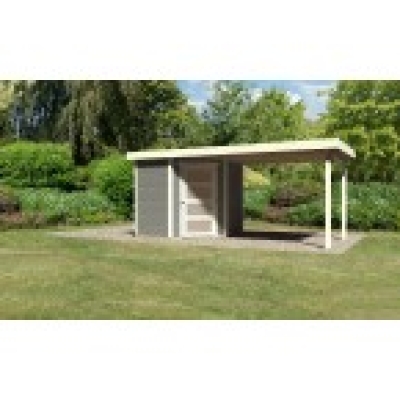

Schleppdach |
Außenmaße B 259 × T 209 cm (Schwandorf 3), B 259 × T 238 cm (Schwandorf 5)
Dachstand B 279 × T 238 cm (Schwandorf 3), B 279 × T 262 cm (Schwandorf 5)
Firsthöhe H 218 cm
Dach: 16 mm Dachplatte
Pfosten 2 Stück (95 × 90 mm)
Breite: 275 cm
Links oder rechts montierbar |
Empfohlene Dacheindeckung |
EPDM Foliendach
Alternativ:
Selbstklebende Dachbahn auf Bitumenbasis
Dachbahnbedarf:
4 Rollen (Schwandorf 5 + Schleppdach) |
